本機床導軌采用耐磨鑄鐵并經過超音頻淬火后再經精磨，能長期穩定的保證機床工作精度和使用壽命，機身長840MM，導軌寬260毫米,尾座錐孔為莫氏4號錐（和6136大車床一樣）。整機剛性很強，不帶尾座的光機重量就達250公斤,主軸采用高精度配對高速角接觸球軸承。絲桿采用了高精預緊滾珠絲桿（Z軸3206、X軸2004），絲桿支承軸承采用配對專用絲桿軸承。絲桿、步進電機支架均已安裝到位，潤滑油路，護罩都已裝好，同步輪也已經配好，油漆也已做好（先刮兩層膩?zhàn)釉賴娖?，不是?jiǎn)單的噴一下漆）。

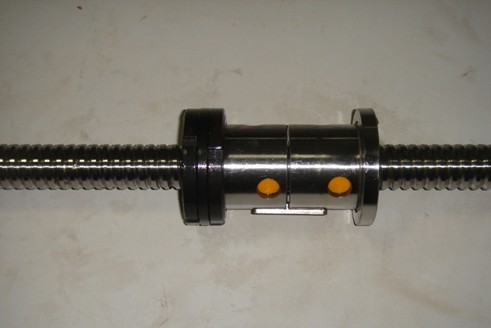

精密磨制滾珠絲桿：

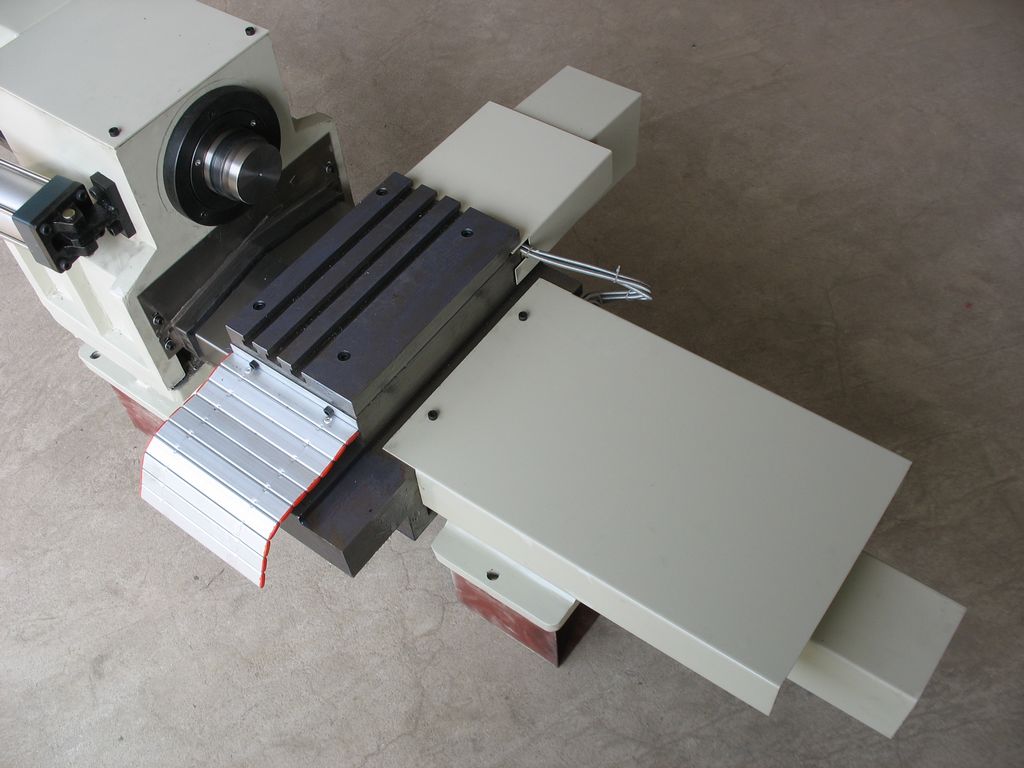

封閉導軌：

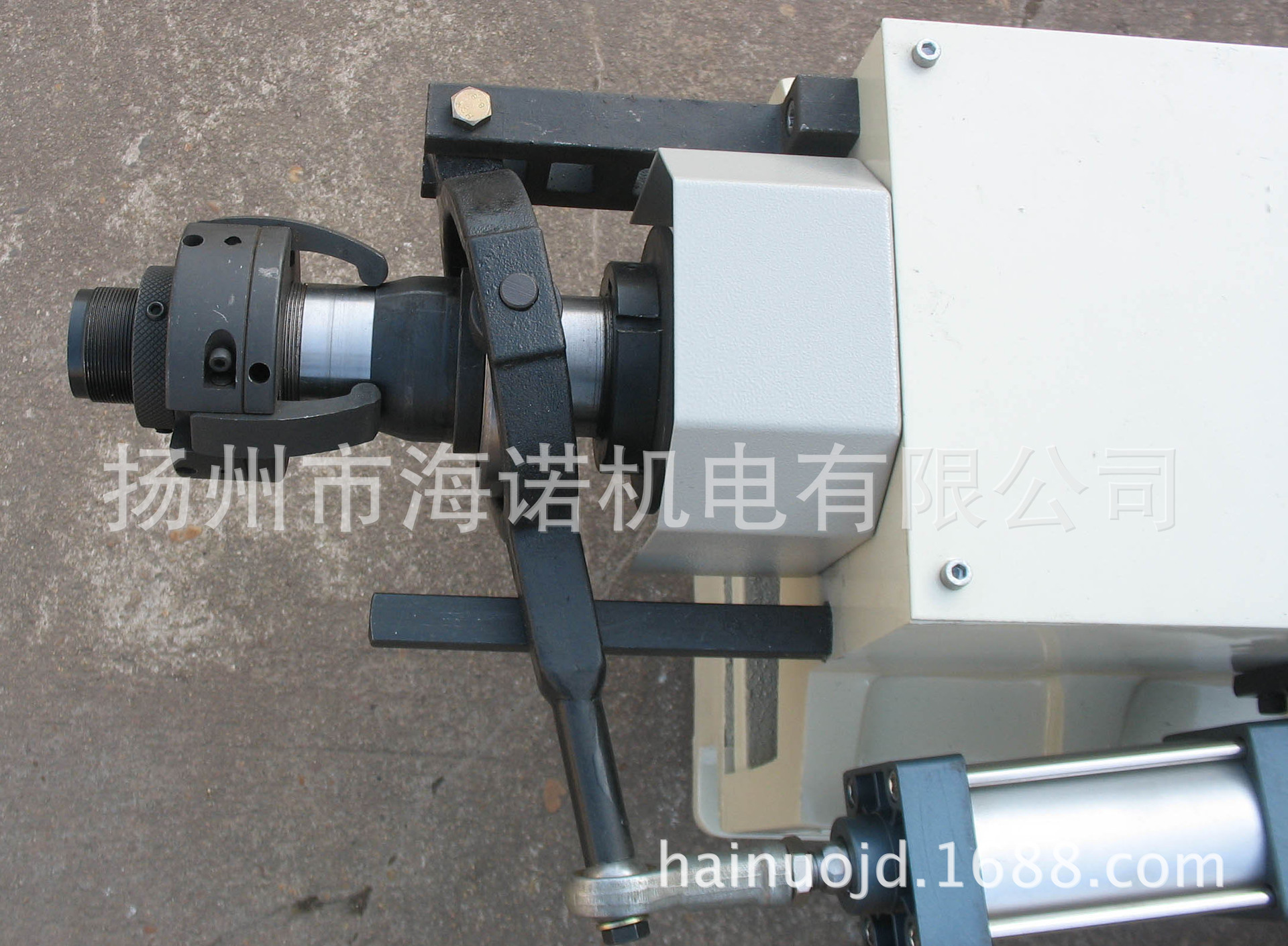

夾緊部分：

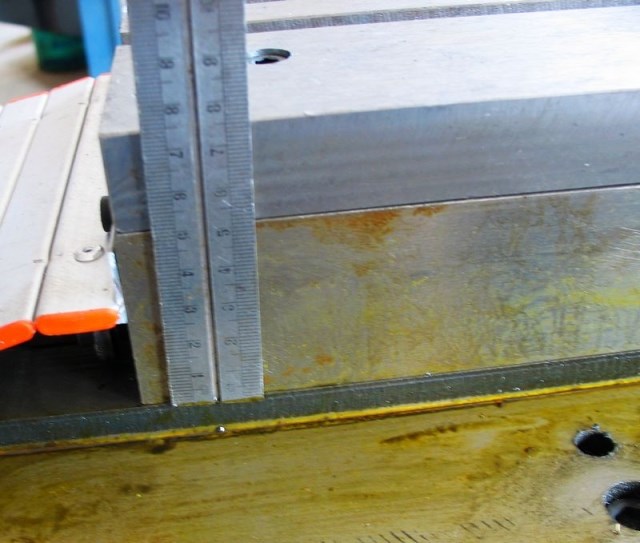

局部尺寸：

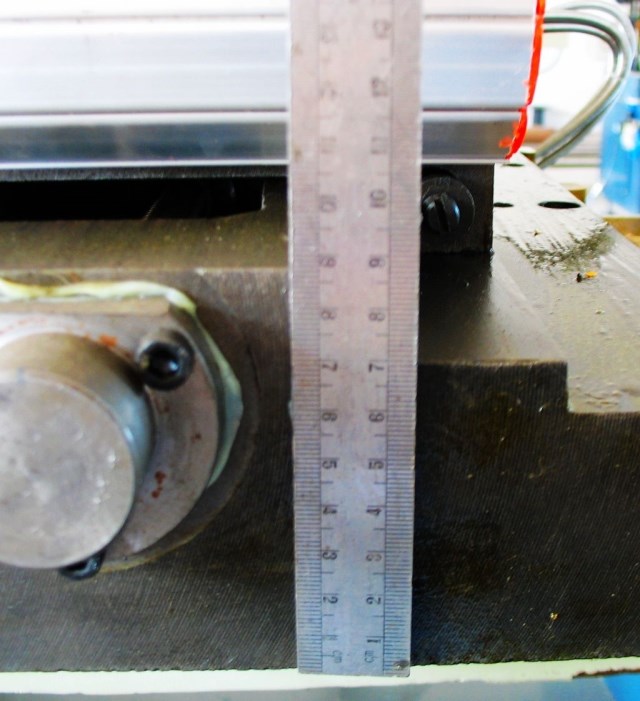

大拖板厚度達70MM，小拖板厚度達共計達75MM，有較增加車床的重量和剛性，使車床工作時更加穩定可靠。
